Simcenter Simlab
SimLab, la plateforme générique de simulation, avec le solveur Electroflo, permet d’effectuer la simulation thermique, au sein d’une carte électronique, et aussi pour un système complet impliquant plusieurs cartes électroniques, les modules de refroidissement et le boîter de l’équipement.
Muni des solveurs multiphysique en complément, SimLab simule aussi l’impact de la vibration, de la chute, de l’acoustique et de l’aérodynamisme.
Solution logicielle
Principe
Le simulateur propose l’analyse thermique en tenant compte de :
- la conduction
- la convection
- la radiation
- les caractéristiques électriques des composants et des PCB
- les conditions d’environnement
- le radiateur
- le liquide de refroidissement
- le ventilateur
- le boîtier mécanique de l’équipement

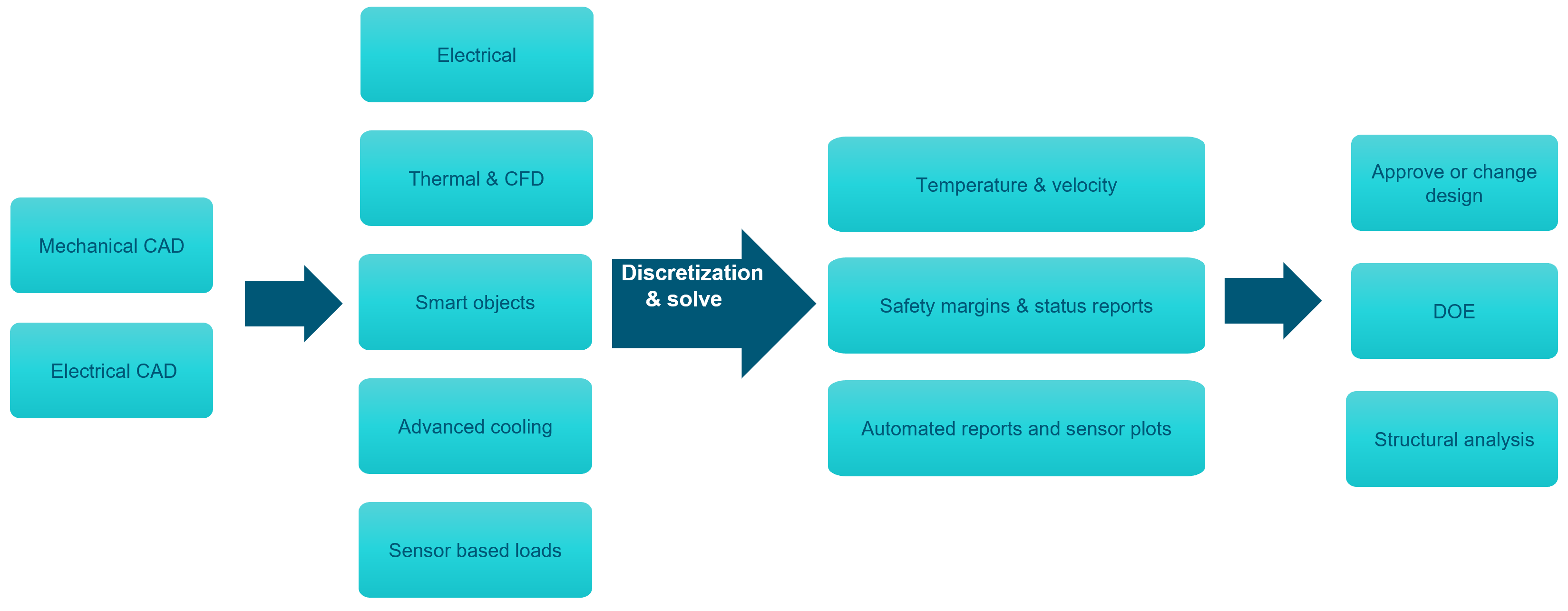

Workflow

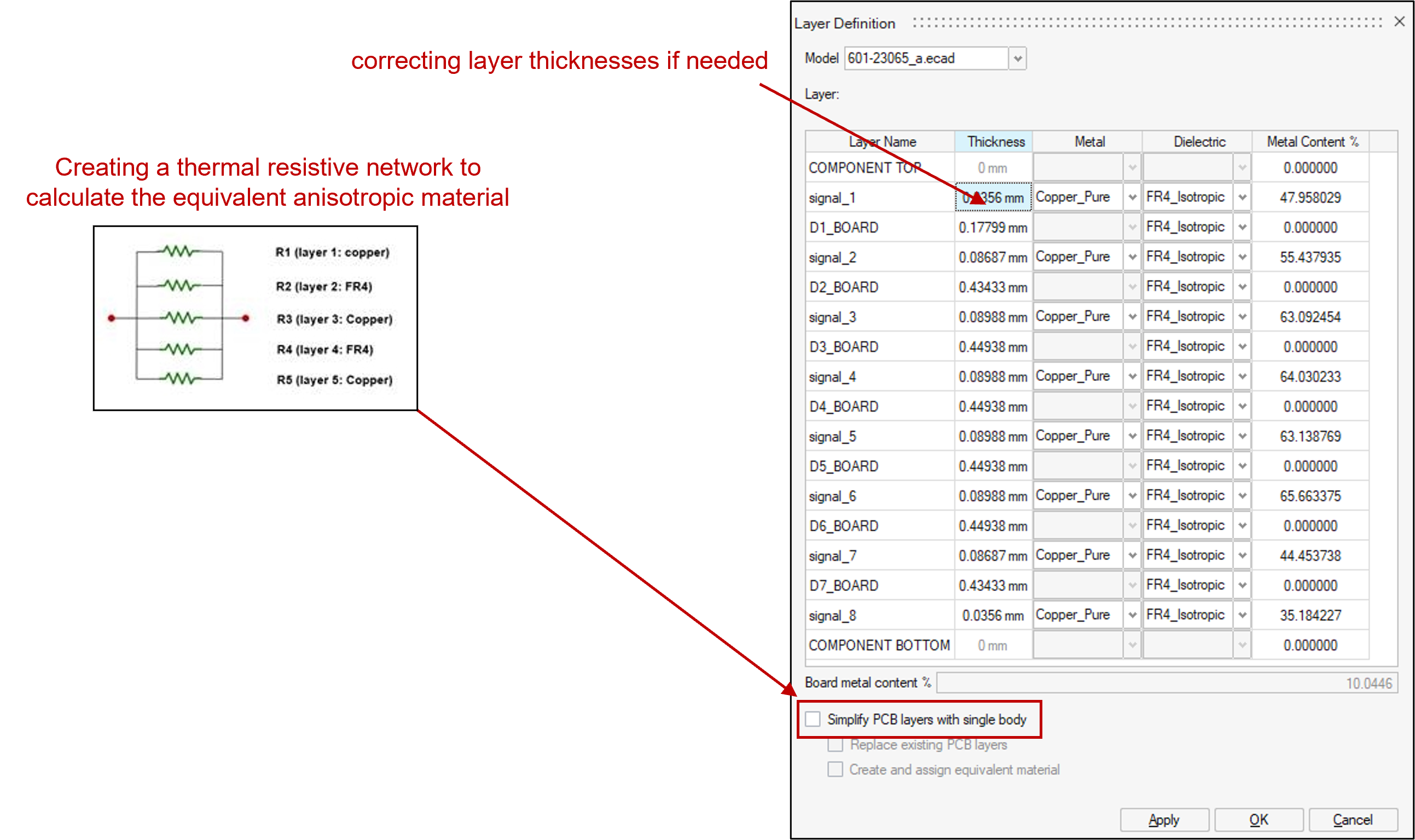

Résistances thermiques pour les PCB
Modélisation des systèmes de refroidissement

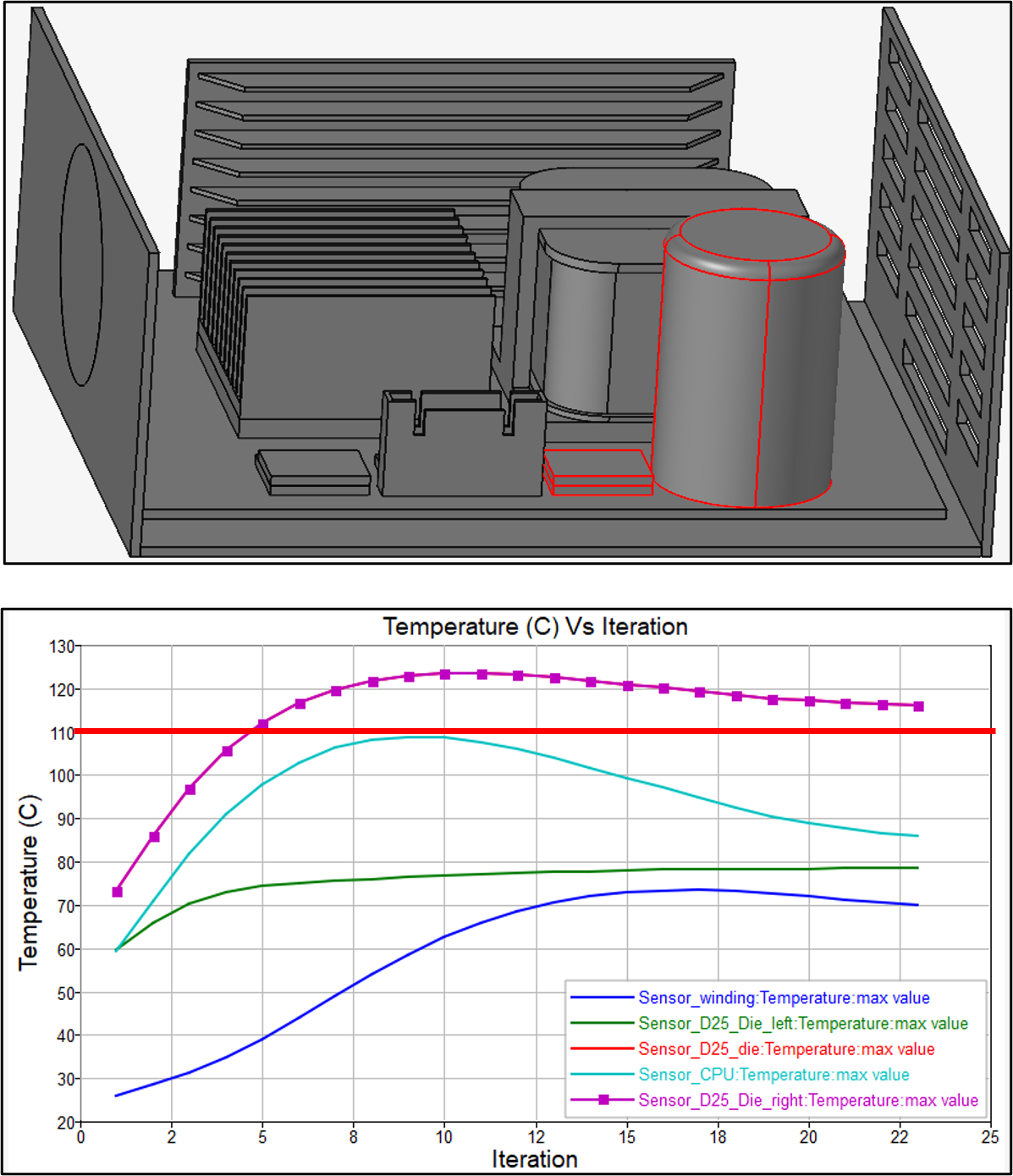

Résultats de simulation thermique

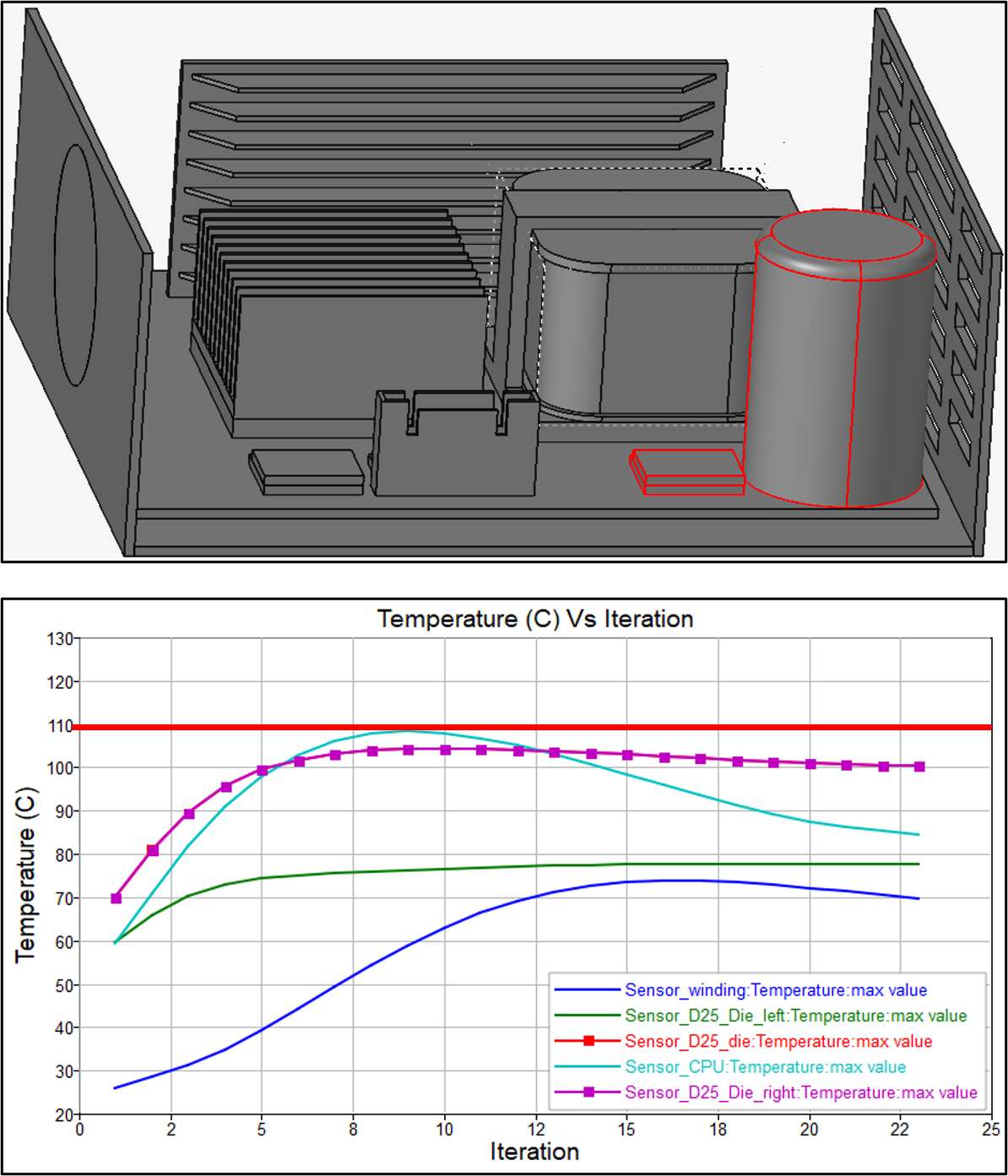

Simulation thermique incrémentale

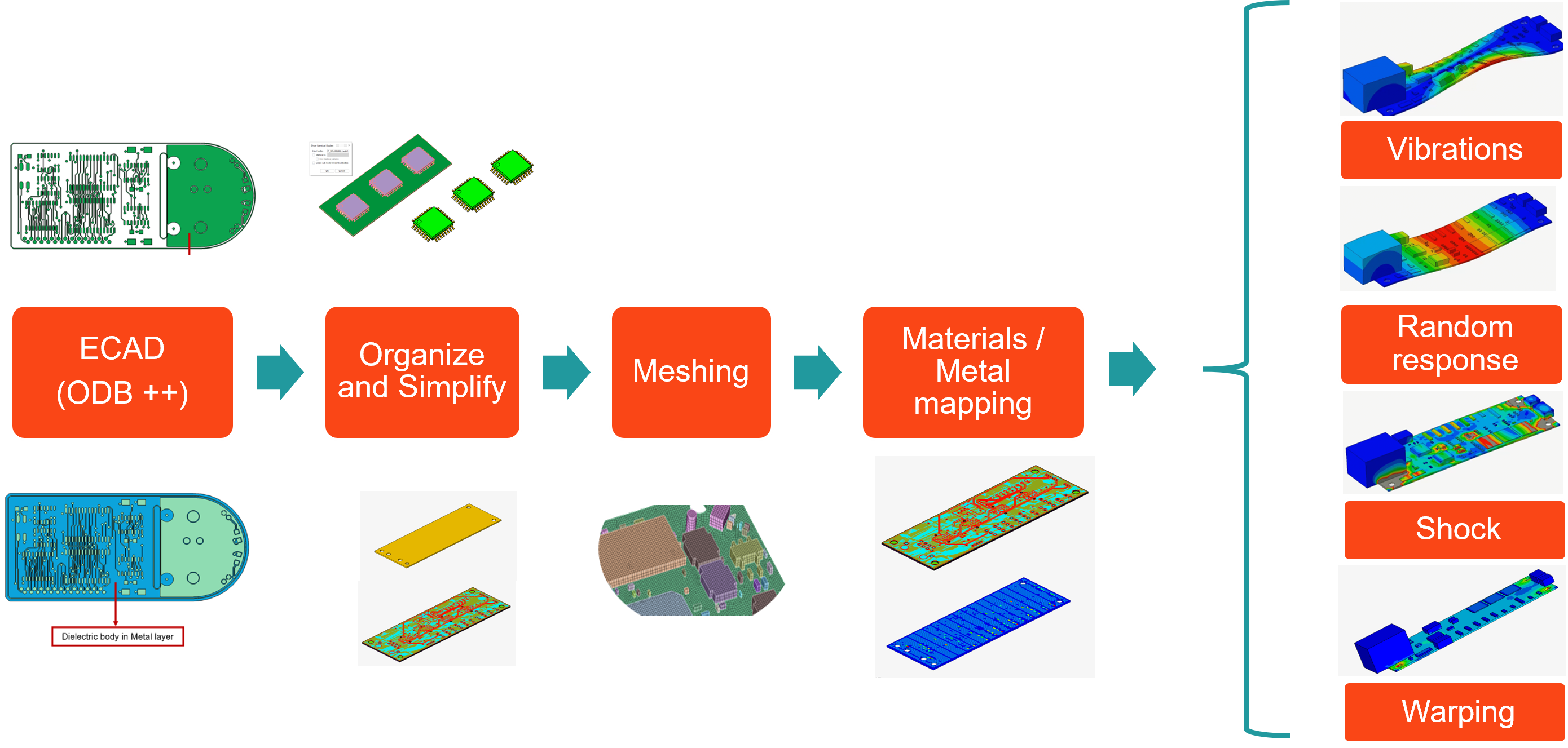

SimLab inclut aussi des simulations du type mécanique
Simulation thermique d’une carte électronique dans son boîtier
Simulation thermique d’une carte électronique avec son boîtier mécanique
Simulation thermique avec un système de refroidissement
